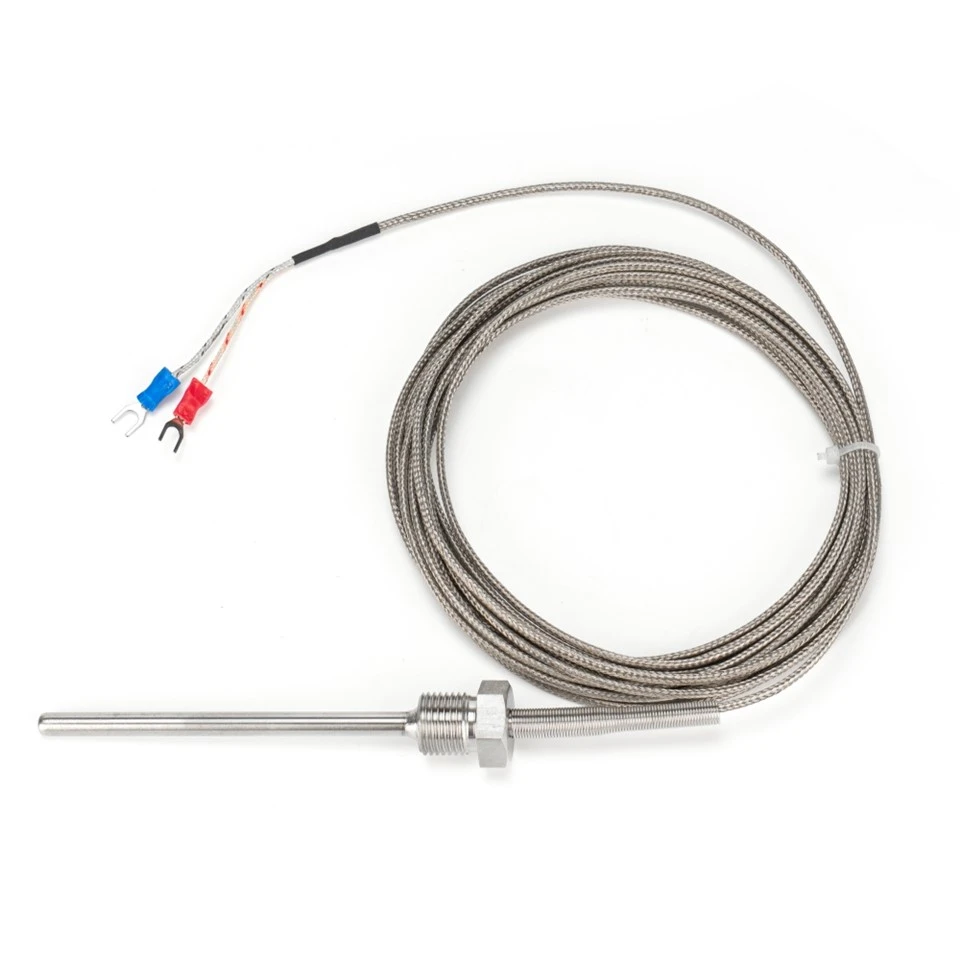

Fleksibilno ožičenje i brzi odziv: žičani termoelement za kompaktne prostore
Platinum{0}}termoparovi od rodijuma (također poznati kao meki-termoparovi) su lagano rješenje za temperaturu-osjetno dizajnirano za svestranost u uskim prostorima i mobilnim aplikacijama. Njegova osnovna prednost leži u direktnoj vezi između senzorskog vrha i fleksibilnih izolovanih žica, čineći Platinum-termoparove od rodijuma neverovatno lakim za usmeravanje i instalaciju tamo gde tradicionalni kruti senzori ne mogu da dosegnu. Koristeći termoelektrični efekat elektroda različitih metala, platina-rodijumski termoparovi daju brza, pouzdana očitavanja u širokom rasponu (-200 stepeni ~800 stepeni), zadovoljavajući potrebe od praćenja elektronskih uređaja do laboratorijskih malih-testiranja. Bilo da se radi o-provjeri temperature na više tačaka ili-teško dostupnim prazninama, ovaj senzor kombinuje praktičnost i performanse neprimjetno.
Raznovrsni Platinum-rodijumski termoparovi Tipovi za ciljane potrebe
Porodica Platinum-rodijumskih termoparova je klasifikovana prema strukturi senzorskog vrha i karakteristikama elektrode kako bi odgovarala različitim scenarijima primjene. Ispod je detaljan pregled:
|
Tip |
Strukturne karakteristike |
Ključne prednosti |
Prikladne aplikacije |
|
Termopar sa{0}}žicom sa golim vrhom |
Bez zaštitne navlake, izložene elektrode |
Ultra-brz odgovor (milisekunde) |
Čisti, ne-korozivni plinovi/tečni mediji; izbjegavajte abrazivna/korozivna okruženja |
|
Mikro zaštitna cijevna žičana termoelementa |
Tanko{0}}cijev od nehrđajućeg čelika/keramičke cijevi na vrhu |
Balansira brzinu odziva i blagu otpornost na koroziju |
Prilagodljive dužine vodova (0,5~10m) za različite udaljenosti ožičenja |
|
Patch{0}}Termoelement žice |
Ultra-tanak senzorski vrh, fleksibilni vodiči |
Čvrsto prianja na male površine pomoću ljepila-visokotemperaturnog ljepila |
Ploče, mali kalupi i mjerenje površinske temperature mikro{0}}komponenti |
|
Više{0}}žičani termoelement |
Višestruka jezgra termoelementa integrisana u jednom kablu |
Mjeri više tačaka istovremeno, smanjuje ožičenje |
Scenariji inspekcije temperature na više{0}} tačaka (npr. nizovi opreme, laboratorijske postavke) |
Vrhunski materijali i pouzdana preciznost platina-rodijumskih termoparova
Svaki Platinum-rodijum termopar je napravljen od materijala visokog{1}}kvaliteta kako bi se osigurala izdržljivost i tačnost. Njegove termoelektrode uključuju isplativ tip K- (NiCr-NiSi) i E-tip (NiCr-CuNi) za srednje{8}}niske temperature, plus visoko{9}}precizan S{{10}tip (PtRh10}Pt{0~10 stepen) zadaci na visokim temperaturama.
Meki olovni izolacijski materijali su prilagođeni temperaturi: PVC/PE za manje od ili jednake 200 stepeni, PTFE za 200~500 stepeni (otporan na kiseline/alkalije) i pletenicu od staklenih vlakana za 500~800 stepeni (otporan na visoku-temperaturu, otporan na plamen-). Mikro zaštitne cijevi koriste nerđajući čelik 304 (suvo okruženje) ili korundnu keramiku (teški-uvjeti visoke temperature).
Prateći nacionalne standarde, Platinum-termoparovi sa rodijumom nude klasu Ⅰ i Ⅱ tačnosti:
|
Index Number |
Klasa tačnosti |
Raspon temperature (stepeni) |
Dozvoljena greška |
|
K-tip |
Klasa Ⅰ |
-40~1100 |
±1,5 stepena ili ±0,4% t |
|
Klasa Ⅱ |
-40~1100 |
±2,5 stepena ili ±0,75% t |
|
|
E-tip |
Klasa Ⅰ |
-40~800 |
±1,5 stepena ili ±0,4% t |
|
Klasa Ⅱ |
-40~800 |
±2,5 stepena ili ±0,75% t |
|
|
S{0}}tip |
Klasa Ⅰ |
0~800 |
±1,0 stepen ili ±0,3% t |
|
Klasa Ⅱ |
0~800 |
±1,5 stepena ili ±0,5% t |
Napomena: t se odnosi na izmjerenu vrijednost temperature; goli{0}}modeli mogu imati nešto veće greške zbog nedostatka zaštite. Idealni za elektroniku, malu opremu, prenosive uređaje i uske prostore, Platinum-rodijumski termoparovi se ističu kao fleksibilno,-prilagođeno rješenje za moderne potrebe mjerenja temperature.
